機能(カタログより)

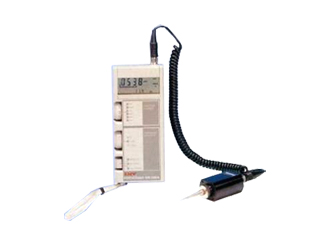

ポンプ・モーター等の回転機械から高速旋盤等の微小変位まで計測出来る振動計。
【振動量、振動数、振動モードの同時表示】
・振動量、振動モード、振動数の3つの情報を同時に表示出来る為、測定作業が短縮できる3モード同時表示タイプです。
・付属の動電式ピックアップを使えば、より安定した測定ができます。また、IS0 2954、JIS B 0906に準拠した振動シビアリティ計測も可能です。
【振動数分析機能付】
・振動数をチューニングし、振動数帯域を高くすることで分布状況を知ることができます。
・さらに、電圧出力を内蔵しており、FFTアナライザとの組合せで、より精密な分析が可能です。
仕様(カタログより)
【振動数範囲】
・10Hzから1000Hz
【測定範囲（フルスケール）】
■加速度1、10、100m／s2 3レンジ
（最小1ディジット0.01m／s2）
■速度 1、10、100mm／s 3レンジ
（最小1ディジット0.001mm／s）
■変位 10、100、1000μmp-p 3レンジ
（最小1ディジット0.01μmp-p）
【指示】
・等価ピーク値・実効値（加速度・速度）、等価ピーク（変位）
【精度】
■振動数特性:±5％（20Hzから500Hz）+5％から-15％（10Hzから1000Hz）
■感度誤差:±5％（80Hz標準）
■感度切替誤差 ±2％（80Hz標準）
■指示値直線性 ±0.5％（80Hz基準のFS値に於て）
■振動数分析入出力レベル差 ±5％（FS指示値に対して）
■振動数分析選択 Q≒10
【出力】
■波形出力 AC OUT 0から±1V（負荷10KΩ以上）
■レベル出力 DC OUT 0から+1V（負荷10KΩ以上）
■TUNE OUT 0.1から+1V／10から100Hzまたは100から1000Hz
【電源】
・電池6F22×1個（連続使用約16時間）
・外部直流電源DC9から18V 20mA最大
・校正用出力 80Hz 正弦波出力
・BATT.BOX内可変抵抗器によりレベル設定可能
【校正用出力】
・80Hz:正弦波出力
・BATT.BOX内可変抵抗器によりレベル設定可能
【本体寸法・質量】
・幅80×高160×奥行36mm 380g
【ピックアップ寸法・質量】
・幅28×高70×奥行38mm 165g（ピックアップ）
・φ8×長さ62mm 33g（プローブ）
※詳しくは、お問合せください。
IMV
