仕様(カタログより)

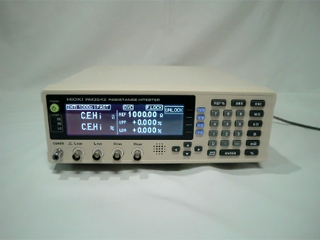

● 0.1mΩを0.16%の高確度、0.01μΩの高分解能で検査。シャント抵抗器の出荷検査に適した超高精度・高分解能抵抗計
● 優れた繰り返し測定精度
● コンタクトチェック・コンパレータ・データ出力機能を搭載
● 直感的なユーザインタフェースと高い耐ノイズ性で自動機に最適
仕様(カタログより)
●測定方式：直流4端子法 (定電流)
●抵抗測定レンジ：10mΩ (最大表示12.00000mΩ, 分解能0.01μΩ) から1000Ωレンジ (最大表示1200.000Ω, 分解能1mΩ), 6切替え
●表示：モノクログラフィックLCD240 × 64 dot, 白色LEDバックライト
●測定確度[10mΩレンジ, SLOW, アベレージ16回設定時]
±0.060 % rdg. ±0.001 % f.s.
●測定電流
・[10mΩレンジ時]：DC 1Aから[1000Ω]レンジ時：DC 1mA
●開放端子電圧：DC 20V max. (電流モードPULSEかつ接触改善機能OFF/PULSE設定での非測定時は20mV以下)
●測定スピード：FAST, MED, SLOW
●積分時間：検出電圧の取り込み時間:
[10mΩ,レンジ時初期値] FAST 2.0 ms, MED 5.0 ms, SLOW 1PLC
・設定範囲: 0.1msから100.0ms, 1から5 PLC: 50Hz時, 1から6 PLC: 60Hz時 (PLC: 供給電源の1周期)
●その他機能
コンパレータ(設定値と測定値の比較判定), ディレイ設定, オフセット電圧補正(OVC), アベレージ, 測定異常検出, プローブ短絡検出, 接触改善, 電流モード(非測定中に測定電流を流すか否か), メモリ機能, 統計演算, 設定モニタ, リトライ, トリガ機能他
●インタフェース
EXT I/O, RS-232C, PRINTER (RS-232C), GP-IB (-01仕様)
●外部入出力
トリガ, ホールド入力, コンパレータ出力他, 設定モニタ端子, サービス電源出力+5V, +12V, 他
●電源
AC100 Vから240 V, 50Hz/60Hz, 40 VA max.
●寸法・質量
260W × 88H × 300D mm, 3.0 kg
※詳しくは、お問合せください。
日置電機 HIOKI
