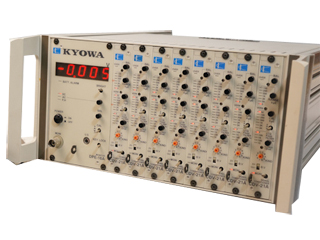

機能(カタログより)
・コンディショナカードをユニットベースに実装することにより高性能なコンディショナシステムを構築することができる、ポータブルな増幅器です。
・CAL LOCK機能を使用することで、校正値を出力した状態を保持することができます。
●かんたん設定で作業時間を従来機種と比べて大幅に短縮
●CAL設定が4桁となり、センサの校正値をそのまま設定可能
●入出力間絶縁なので、安全性に優れ、ノイズの影響を受けにくい
●固定用の各種取付金具やハンドルを用意
仕様(カタログより)
・コンディショナカード実装可能枚数：8
・モニタメータ:任意の1チャネルの出力電圧を表示（符号1桁、数値4桁デジタル表示）
・エラー時に、エラー番号・メッセージを表示
・コントロールスイッチ(正面)
・モニタメータへの表示チャネル切替
・BAL (平衡調整を全チャネル同時実行)
・+CAL、-CAL (校正値出力を全チャネル同時実行)
・KEY LOCK (ON時、全チャネルのキー操作不可)
・(背面)OSC選択スイッチ(オシレータ信号を内部・外部切替)
・COM切替スイッチ(COMターミナルとGNDターミナルを短絡・開放切替)
・チャネル表示:モニタメータに表示中のチャネル番号LED点灯
・キーロック表示:キーロック機能が有効の時、LED点灯
・PHYSICAL QUANTITY表示:コンディショナカードがTEDSモード時、LED点灯
・MASTER表示:動ひずみ測定カード使用時、本体背面のOSC選択スイッチが
・INT(内部OSC)に設定されている場合にOSC INT表示LED点灯
・その他機能:動ひずみ測定カードの種類に応じて搬送波周波数を自動切替
・耐振性:5から55 Hz、 49.03 m/s2（5G)
・X、Y、 Z方向 各15 サイクル（1 分間/サイクル）
・使用温湿度範囲:-10から50 ℃、 20から85 %（結露しないこと）
・保存温度範囲:-20から60 ℃
・電源:DC 10から30 V
・消費電流:1.5 A以下（DC 15 V時）
※CDV-90Aを全チャネル実装し、それぞれBV 2 Vでブリッジ抵抗60 Ωを接続した場合
・コネクタ:集中出力コネクタ (MDRコネクタ 26ピンメス)
・OSC用BNCコネクタ
DPM-11A/DPM-12A/DPM-13A/CDV-21A/CDA-21A/LFU-21A/LFU-22A/CZA-21A/CZA-22A/CFV-21A/CPT-21A/CSL-21A/CCA-21A/CTA-21A用
※詳しくは、お問合せください。
共和電業 KYOWA
