機能(カタログより)

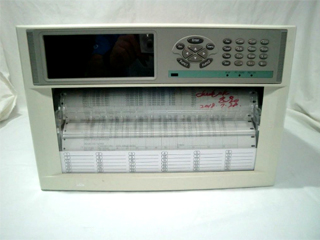

・LE5000シリーズは高精度の250mmハイブリッド記録計です。
・標準タイプのLE5100、演算対応形のLE5200は0.1秒/36点の高速取込みタイプ、多点データ集録装置として使えるLE5300は本体36点入力に加え、RS-485通信で別途入力ユニットからデータ取込みすることで計336点の測定が可能です。
・10色ワイヤドットのラスタスキャン記録を用いることで約3秒/ラインの高速記録
・精度±0.05%(但しレンジによる)
・計43種類(DC電圧、熱電対、測温抵抗体)のマルチレンジ入力
・640×240ドットのカラーLCDパネル表示で、文字や数値が読みやすい
・CFカードにデータ保存可能。収録したデータはPC用データ解析ソフト(別売)で解析可能
・データの演算機能を持っており、演算結果の表示・記録もできる
・オプションでイーサネットやRS-422A/485の通信I/Fを付加も可能
仕様(カタログより)
■入力仕様
・測定点数LE5100、LE5200…12点、24点、36点
・LE5300…入力ユニット・KEシリーズ※と組み合わせ、最大336点
※詳細はネットワークロガーKEシリーズをご参照ください。
・入力種類 フルマルチレンジ
・直流電圧…±10mV、±20mV、±40mV、±80mV、±1.25V、±2.5V、±5V、±10V
・直流電流…受信抵抗(100Ω、250Ω)外付けにて対応(オプション)
・熱電対…B、R、S、K、E、J、T、N、PtRh40-PtRh20、NiMo-NiWRe5-WRe26、W-WRe26、PlatinelII、U、L
・測温抵抗体・・・Pt100、JPt100
・測定周期LE5100、LE5200…0.1秒/全点
■記録仕様
・記録方式 ラスタスキャン方式 10色ワイヤドット記録
・記録および記録色
アナログ記録…各チャンネルごとに色任意指定10色(赤、赤紫、橙、茶、緑、黄緑、青緑、紫、青紫、黒)
・デジタル記録、ロギング記録…黒
・メッセージ印字…黒
・記録紙 折りたたみ式 全幅318mm、全長20m、有効記録幅250mm(アナログ記録)
12ch
※詳しくは、お問合せください。
CHINO チノー
