機能(カタログより)

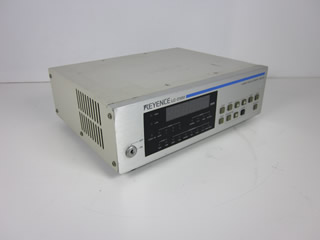

・スポットが見えるレーザ変位計。
・高速サンプリング40kHzを実現して新登場。
仕様(カタログより)
・特性：測定範囲:±8mm
・作動距離:50mm
・光源:半導体レーザ
・波長:670nm
・出力:最大1.9mW
・平均950μW
・クラス:2
・パルス幅:12.5μsec
・最小－最大スポット径:140-230μm
・分解能:0.5μm
・直線性:±0.1％ of F.S. サンプリング周波数:40kHz
・応答周波数:16kHz (-3dB、平均回数1回)
・応答時間:100μsec
・測定値平均回数:1から2048回まで(12段階切換)
・オフセット範囲:±7.9995mm
・ゲイン調整:オートゲイン、マニュアル(3段階)切換
■出力
・アナログ変位出力:±4V/±8mm(出力インピーダンス0Ω)
・デジタル変位出力:16bitパラレルNPNオープンコレクタ 1LSB=0.5μm
・制御出力:NPNオープンコレクタ 最大100mA(30V以下)
■入力
・デジタル変位入力:16bitパラレルTTLレベル 1LSB＝0.5μm
・制御入力:無電圧入力(有接点、無接点)
・インターフェース:RS-232C 変位データ出力 及び 外部制御入力(ボーレート75から19200bps可変)
・GP-IB 変位データ出力及び外部制御入力 温度ドリフト:コントローラ±0.1μm/deg
・ヘッド±1.5μm/deg
・仕様周囲照度:1000lx以下
・使用周囲湿度:35から85％ RH(露なきこと)
・電源電圧:AC85から264V 50/60Hz 消費電力:45VA以下
※詳しくは、お問合せください。
キーエンス KEYENCE
