機能(カタログより)
・HS-3412/3425 リニアゲージセンサは、専用ゲージカウンタ HG-4370 と組合わせ、当社独自のリニアゲージ信号処理技術により、高分解能:0.05 μm、高精度:±0.5 μm の測定を可能にします。
・高い分解能での寸法測定が必要とされる、レンズやシリコンウェーハなどの厚さ測定や、精密加工部品・精密金型の寸法測定に威力を発揮します。
・HS-3412/3425 センサの測定力は 0.6 N と軽く、また、ほこりに強い構造(保護等級:IP 50)を実現。

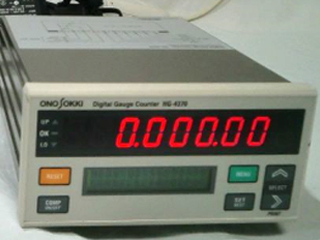

・HG-4370 ゲージカウンタは、表示値が見やすい大型 LED を採用し、分解能切替機能/オフセット機能/ファクタ機能/ピークホールド機能と多機能です。また、測定値は別売の専用プリンタに印字が可能です。
・大型LED採用(文字高さ:14 mm)
・オフセツト機能/ファクタ機能/ピークホールド機能(MAX、MIN、RANGE)
・測定値は専用プリンタに印字が可能
仕様(カタログより)
●入力部
・センサ入力信号:2相(90°位相差)正弦波信号
・適応センサ:HS-3412/3425 リニアゲージセンサ
●表示部
・MAIN 表示器:赤色セグメント LED、文字高さ 14 mm
・SUB 表示器:LCD モジュール、表示文字数 16 文字 × 2 ライン
・状態表示部:コンパレータ判定の結果の表示:UP(赤)、OK(緑)、LO(赤)
●機能
・表示分解能切替:分解能(0.05μm/0.1μm/0.5 μm)切替
・ファクタ(乗数)機能:設定範囲:0.00001から9.99999
・オフセット機能:測定範囲:0から±9999999
・ピークホールド機能:MAX、MIN、RANGE (MAX – MIN)
・コンパレータ機能
・LO:LOWER 設定値≧計数値
・OK:LOWER 設定値<計数値<UPPER設定値
・UP:UPPER 設定値≦計数値
・出力形式:フォトカプラ出力
・最大容量:DC30 V、40mA
・更新時間:30ms以内
・外部制御信号入力
・入力信号の形式:電圧入力:Hi レベル = +4から5.25V、LOレベル = 0 から+1 V
・無電圧接点入力:解放電圧:5.25 V 以下
・信号の種類:リセット、ホールド、コンパレータ、ピークホールド
・RS-232Cパソコンとの通信およびDPU-414(専用プリンタ)へのデータ印字
・ボーレート:2400/4800/9600bps
●一般仕様
・電源:専用ACアダプタ
※詳しくは、お問合せください。
