機能(カタログより)

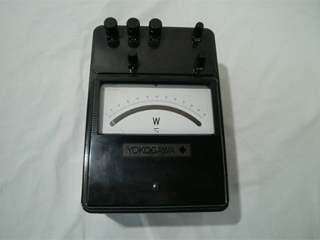

携帯用単相電力計2041は，トートバンド支持方式の空心電流力計形電力計で研究室や工場などにおいて，直流および交流の電力を測定する際に用います。
仕様(カタログより)
●動作原理:電流力計形
●指針振れ角:約85°
●目盛長：約135 mm
●目盛区分：120区分
●定格周波数：50/60Hz
・単相電力計：240V/25A
●自己加熱の影響：約0.25%以下
●交流・直流の差 約0.1%以下
●温度の影響： 約0.2%/10℃以下 [約0.25%/10℃以下]
●外部磁界の影響： 400 A/mで約0.65%以下 [約0.8%以下]
●力率の影響：
力率1.0から0.5変化で0.5%以下 [力率1.0，1/5定格電流の 指示に対し，力率0.2，定格電流にて±0.2%以下]
●許容入力電圧： 定格電圧の約1.5倍
●許容入力電流： 定格電流の約2倍
●絶縁試験：
・電気回路と外箱間 DC 500 V にて10 MΩ以上
・電流回路と電圧回路間 DC 500 Vにて5 M?以上
●電圧試験：
・電気回路と外箱間 AC 2000 V，5秒間
・電流回路と電圧回路間 AC 1500 V，5秒間
●使用温湿度範囲： 0から40℃，25から80％ RH
●保存温湿度範囲： ?10から＋50℃，25から80％ RH
●外形寸法： 約260×180×140 mm
●質量： 約2.8 kg
※詳しくは、お問合せください。
横河電機 YOKOGAWA
