機能(カタログより)

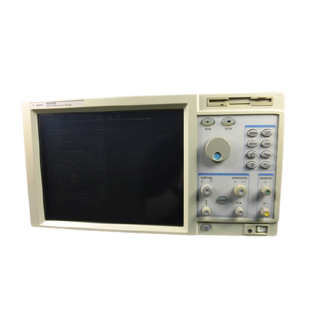

Keysight 16702Bロジック解析システムには、タッチ・スクリーンとウィンドウ・インタフェースが装備されています。12.1インチの大型フラットパネル・ディスプレイで、システムの各種アクティビティを同時に表示したり、さまざまなロジック解析機能や画面表示を簡単に利用することができます。画面が大きいので、より多くの波形やステートを同時にモニタすることが可能です。
専用のホット・キーを使えば、波形、リスト表示、アナログ、ミックス表示、設定、システム、ヘルプ、ファイル・マネージャなどの使用頻度の高いウィンドウをすぐに表示できます。
縦軸および横軸スケールの変更、マーカの移動、データや波形のスクロール、変数値の変更などは、フロントパネルのノブを使って簡単に行えます。ほとんどの測定ではタッチスクリーンに触れたり、ノブを回すだけで設定や操作が可能です。
以下の測定モジュールがあります。
・ステート/タイミング(最大333MHzのステート・クロック速度、最大2GHzのタイミング速度、最大容量32Mサンプル)
・オシロスコープ(最大500MHzの帯域幅)
・高速タイミング(最大4GHzのタイミング)
・パターン・ジェネレータ(最大300Mベクトル/s、最大容量16Mベクトル)
・エミュレーション
仕様(カタログより)
・5個の測定モジュール・スロット
・1個のエミュレーション・モジュールまたはマルチフレーム・モジュール用スロット
・9GBのディスク・ドライ
・40倍速CD-ROMドライブを内蔵
・10/100 BaseT LANインタフェース
・128MBのシステムRAM
・提供オプション:
・17インチ・モニタ、12801024の解像度
・拡張メモリ(合計256MBのシステムRAM、最大16001200のビデオ解像度)
・外付けの18GBデータ・ドライブ
・リムーバブル・ハード・ドライブ
・マルチフレーム
5スロット
※詳しくは、お問合せください。
