機能(カタログより)

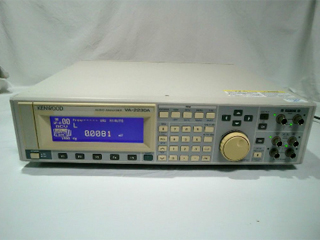

高速応答、高安定の測定用信号源と、10種類の測定機能を備えた高性能、多機能なオーディオアナライザVA-2230A。
その構成は、プログラマブル（DDS方式）発振器による測定用信号発生部と、ノッチフィルタ、HPF、LPF、などによる信号処理後、DSP演算処理によりさらに計測スピードを高速化した測定部によりなっています。
測定機能は、周波数測定、210kHzまで広域化したACレベル計、WATT計、全ひずみ率、高調波ひずみ率、高次高調波分析、S/N、L/Rレシオ、SINAD、DCレベル計など10種類の機能をもっています。
これらは、それぞれ単独に使用するだけでなく、信号発生部と各測定機能を組み合わせることにより、低雑音、高精度でしかも計測スピードの速いオーディオ測定系を構築することができます。
また、本機は随所にデジタル制御技術を投入。自動レンジ切り換え、自動同調測定データの出力など、フルオートマチック測定を実現させています。
さらに測定条件を最大100組まで設定可能なプリセットメモリ、測定結果をGO/NOGO判定するゾーン表示方式のリミット機能、プリセットメモリを順次リコールするオートシーケンス機能、測定結果をプリンタに出力するプリンタ出力、リモートコントロールのためのEXT I/O、GP-IBなど、多才な機能の数々を標準装備しています。
仕様(カタログより)
・周波数測定：
測定範囲：5Hz～210kHz
確度：±5×10－4±1dgt
・ACレベル測定：
測定レンジ0.3mV～100V
確度：±2% of F.S.（1kHz）
周波数範囲： 20Hz～20kHz（±5%）、
5Hz～210kHz（±20%）
残留雑音：≦10μV 応答特性：実効値
・WATT測定：
ACレベル測定値と仮想負荷抵抗により算出/
RL設定範囲：2～5000Ω
・ひずみ率測定：
周波数範囲：10Hz～110kHz
測定レンジ：0.01～100%
残留ひずみ率：≦－94dB（10Hz～20kHz、80kBW）
基本波除去比：ノッチ－60dB＋FFT－50dB＝－110dB
・高調波ひずみ率測定：
第2～第10次高調波を検出して測定
残留ひずみ率：≦－100dB（10Hz～20kHz80kBW）
・高調波分析測定：
第2～第10次高調波を任意に指定して測定
残留ひずみ率：≦－100dB（10Hz～20kHz80kBW）
・S/N測定：
測定範囲：0～130dB
測定レベル範囲：30μV～100V
確度：±1.2dB（20Hz～20kHz）
・レシオ測定：
測定範囲：0～130dB
確度：±1.2dB（1kHz、入力フルレンジ）
・SINAD測定：
測定範囲：0～40dB 確度：±1dB
・DCレベル測定：
測定レンジ：30mV～100V
確度：±（0.3% of F.S.＋測定値の0.75%）
ケンウッド KENWOOD
