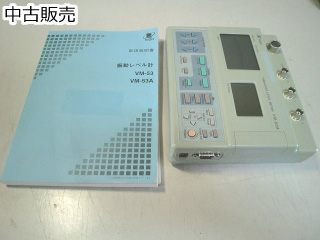

振動レベル計 VM-53A(3a0076) 中古計測器
|
中古機材のため数に限りがあります。 在庫確認は24時間いつでもＯＫ!   ※オプションもこちらからお問合せください。 | |||||||||||||||||||||||||||
特長/仕様
機能(カタログより)
- ・振動計 VA53Aは計量法ならびにJIS C 1510 ：1995に適合した振動レベル計で、振動公害に関する地盤振動の測定を、人体の振動感覚特性で補正した振動レベルとして計測することができ、振動計本体とPV-83C（3方向振動ピックアップ）で構成されています。
- ・二つのバックライト付き液晶画面を採用、大型のメイン液晶に瞬時値を、サブ液晶にはレベル-タイム3方向、または1方向、バーグラフ、メニュー画面などの多彩な表示が可能な振動計です。
- ・3方向（X/Y/Z)独立した信号出力端子を持ち、さらにプリンターやコンピューターとのインターフェース、コンパレータ機能も搭載しているため、多用途の計測システムを構築することができます。
仕様(カタログより)
| メーカー | リオン | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 型式 | 振動計VA53A (メモリーカード対応) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 適合規格 | JIS C 1510：1995計量法・振動レベル計（形式承認番号第W031号） | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 測定機能 | 振動レベル（Lv）、振動加速度レベル（Lva）、振動レベルまたは振動加速度レベルの最大値ホールド | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 測定
機能 |
演算測定 | 振動レベルまたは振動加速度レベルのパワー平均（LveqまたはLvaeq）
振動レベルまたは振動加速度レベルの時間率レベル（L5,L10,L50,L90,L95） 振動レベルまたは振動加速度レベルの最大値（Lmax）、 最小値（Lmin） 測定機能について、任意の1方向または3方向の演算が可能 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| 測定周波数範囲 | 振動レベル：1?80Hz、振動加速度レベル：1?80Hz | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 測定レベル範囲 | 振動レベル：Lv-Z 25?120dB、Lv-X/Y 30?120dB
振動加速度レベル：Lva 30?120dB（0dB＝10-5m/s2） |
||||||||||||||||||||||||||||||||||||||||||||||||||||
| 自己雑音レベル | Lv-Z 19dB以下、Lv-X/Y24ｄB以下、Lva24ｄB以下（0dB＝10-5m/s2） | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 周波数補正 | 鉛直振動特性（計量法およびJISによる）、水平振動特性（JISによる）、FLAT特性（JISによる） | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| レベルレンジ | 10dBステップ6レンジ切替、3方向独立 10?70、20?80、30?90、40?100、50?110、60?120dB | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| リニアリティレンジ | 70dB | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 測定時間 | 設定された測定時間で演算測定が可能（500秒、10秒、1分、5分、10分、15分、30分、1時間、4時間、8時間、24時間、マニュアル〔最大199時間59分59秒〕） | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 実効値検出回路 | デジタル演算方式、動特性：0.63秒 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 演算 | デジタル方式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 演算 | サンプリング
周期 |
78μs（パワー平均、Lmax、Lmin、最大値ホールド） 100ms（Lx）ただし、測定時間500に限りLxは5秒 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| メモリーカード機能 | メモリーカード（コンパクトフラッシュＴＭ、以降CFカード）へのデータ保存が可能 オプションソフトによる拡張機能がCFカードにより対応 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| スト
ア 機能 |
マニュアルストア/オートストア1/オートストア2の3種類（内蔵メモリは二次電池により約1.5ヶ月保存可能〔電源OFFの場合〕） | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
| コンパレータ機能 | 振動レベルまたは振動加速度レベルが設定レベル（30?120dB、1dB刻み）を超えた場合にコンパレータ出力がONになる | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| コンパレータ
機能 |
対応
チャンネル |
メイン画面で設定されている1方向 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| コンパレータ
出力 |
オープンコレクタ出力、最大印加電圧：24V | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| コンパレータ
設定 |
Delay Time：0?9秒の1秒刻み、オートリセット：ON/OFF設定可、オートリセットタイム：0?90秒の間で1秒刻み | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 時計機能 | オートストア1/オートストア2において開始時間/終了時間を設定可能 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 出力校正用信号 | 内臓発振器（31.5Hz正弦波）、外部接続機器を校正 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 交流/直流出力 | BNC出力、3方向独立、メニューにより交流出力または直流出力を選択
出力抵抗：600Ω、負荷抵抗：10kΩ以上、交流出力：1Vrms（フルスケール）、 直流出力：2.5V（フルスケール、0.25V/10dB） |
||||||||||||||||||||||||||||||||||||||||||||||||||||
| プリンタ出力 | 演算値／リコールデータ/サブ画面の印字出力が可能
演算値：演算中の5秒毎瞬時値データの3方向印字および演算結果印字が可能 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
| インターフェース | シリアル通信：通信コマンドによる設定制御やPCおよびプリンタへのデータ出力が可能 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 表示部 | セグメントタイプ（メイン）と128×64ドットマトリクスタイプ（サブ）の2系統表示、バックライト付LCD | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 表
示 部 |
メイン | 1方向の数値（1秒周期）とバーグラフ（100m秒周期）による瞬時値を常に表示 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| サブ | モードおよび画面切り替えにより下記内容を表示 設定情報表示、3方向測定値表示、レベルタイム表示、演算結果表示、リコールデータ表示、MENU表示 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| サイドパネル部 | EXT DC（6V）、インターフェース用コネクタ（Dsub-9ピンオス）を装備 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 電 源 | 単2形乾電池（LR14またはR14PU）4本 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 電池寿命 | アルカリ乾電池（LR14）：約35時間 マンガン乾電池（R14PU）：約12時間
（常温、3方向の瞬時値測定、バックライトOFF、交流出力の設定、VM-53Aはオプション非作動時） |
||||||||||||||||||||||||||||||||||||||||||||||||||||
| 消費電流 | 約120mA（DC6Vにおいて） | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 使用温度範囲 | -10?50℃、90％RH以下 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 大きさ・重さ | 約56（H）×200（W）×175（D）mm・約1kg（電池含む） | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 振動ピックアップ | 3方向振動ピックアップ：PV-83C、基準感度：60mV/m/s2、防水性：JIS C 0920 保護等級7（防浸形）、使用温度範囲：-10?50℃ 大きさ・重さ：約φ67×40.7（H）mm・約335g | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 付属品 | 延長コードEC-02S（3m）×1、単2形乾電池R14PU（マンガン電池）×4、BNCコネクタカバー×3、I/Oコネクタカバー×3、収納ケース×1 VM-53Aのみ：CFカード（64MBコンパクトフラッシュカードMC-64CF）×1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
※詳しくは、お問合せください。
