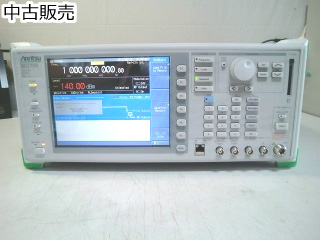

ベクトル信号発生器 MG3700A(3a0048)
機材名称ベクトル信号発生器
型番MG3700A
メーカーアンリツ
商品コード3a0048
定価
(参考価格)
¥5,340,000-

 中古機材のため数に限りがあります。
  在庫確認24時間いつでもOK!

      矢印
  自動見積ボタン

※オプションもこちらからお問合せください。


 特長/仕様

カタログより、詳しくはお問い合わせください。

機能(カタログより)

【概要】
・ベクトル信号発生器 MG3700A は、サンプリングレート 160MHz の高速任意波形ベースバンド発生器を内蔵し、120MHz の広帯域ベクトル変調帯域幅、最大 2Gbyte の大容量任意波形メモリという特長を持ち、さらに多様な通信方式のディジタル変調信号をサポートしたベクトル信号発生器です。
・ベクトル信号発生器 MG3700A は、LTE/LTE-Advanced (FDD/TDD)、WLAN IEEE 802.11a/b/g/j/n/p/ac、Mobile WiMAX、デジタル放送 ISDB-T/ISDB-Tmm、無線 LAN、GPS など現行の主要な移動体通信や無線通信の変調信号を出力できます。
・ベクトル信号発生器 MG3700A 用の波形パターンを生成する PC ソフトウェアが IQproducer です。IQproducer は LTE/LTE-Advanced (FDD/TDD)、WLAN IEEE 802.11a/b/g/j/n/p/ac、Mobile WiMAX など通信方式ごとに専用のパラメータ設定画面を持ち、ユーザが任意にパラメータを設定して任意波形パターンを生成できます。生成した任意波形パターンをベクトル信号発生器 MG3700A へ転送すれば、変調信号として出力できます。さらに、IQproducer ではなく一般の EDA (Electronic Design Automation) ツール (MATLAB など) で生成された ASCII 形式の IQ サンプルデータファイルもベクトル信号発生器 MG3700A 用の任意波形パターンファイルに変換できるので、ユーザ独自の変調信号でも測定できます。
*: MATLABR は、The MathWorks, Inc. の登録商標です。
【特徴】
・周波数モデル 250kHzから3.0GHz/6.0GHz のベクトル信号発生器
・任意波形メモリ 1GB (512Mbyte×2個) を標準内蔵、2GB (1GB×2個) まで拡張可能
・広帯域 120MHz のベースバンド発生器を標準内蔵
・40GB のハードディスクを標準内蔵
・2波形加算機能を標準サポート、1 台で希望波+妨害波 (変調波/
・AWGN/遅延波) を簡単出力
・3GPP LTE-Advanced FDD/TDD、WLAN IEEE 802.11acなどの各種通信
・システムの変調信号を生成&出力 (各オプションソフト)

仕様(カタログより)

[周波数]
・範囲:250kHzから3GHz (標準)、250kHz~6GHz(オプション)
・分解能:0.01 Hz
[出力レベル]
・設定可能範囲:-140から+13dBm(E-ATT)、-140から+19dBm(M-ATT)
・絶対確度保証範囲:CW:-136から+6dBm (E-ATT)、-136から+10dBm (M-ATT)
・絶対確度:
±0.5dB (E-ATT、25MHzから3GHz、-120から+6dBm)
±0.8dB (E-ATT、3GHzから6GHz、-120から+3dBm)
±0.5dB (M-ATT、25MHzから3GHz、-120から+10dBm)
±0.8dB (M-ATT、3GHzから6GHz、-100から+7dBm)
CWと変調波のレベル誤差:±0.2dB (W-CDMAの波形パターン “DL_CPICH” を選択し、RMS Value Tuningの値を+3dBに設定した信号を基準。詳細は個別カタログを参照)
[信号純度]
・スプリアス/Harmonics:<-30dBc (E-ATT、>300MHz)、<-30dBc (M-ATT、>250kHz)
・スプリアス/Non harmonics:<-60dBc (25MHz~3GHz、2.4GHz 交差スプリアスを除く)
<-54dBc (3GHzから6GHz、4.4GHz 交差スプリアスを除く)
[任意波形生成]
・D/A bit数:14bit
・サンプルレート:20kHzから160MHz
・任意波形メモリサイズ
2GB = 512Msample/ch[256Msample/ch×2](オプション)
1GB = 256Msample/ch[128Msample/ch×2](標準)
・波形出力モード:内蔵の任意波形メモリは “2つのメモリ” で構成されており、それぞれ1つの波形パターンを選択できます。 各メモリのいずれかを出力することはもちろん、双方の信号を内部でデジタル加算して出力すること もできます。
Defined Mode: コンビネーションファイルを選択するだけで2信号加算を設定
Edit Mode: 2信号の波形パターン、レベル比、オフセット周波数など手動で任意に設定
[RF変調帯域幅]
・内蔵ベースバンド使用時:120MHz
・外部IQ使用時:150MHz
[質量]
・<15kg (オプションは含みません)
[BER測定器]
・標準内蔵:
ビットレート: 1kbpsから20Mbps
測定可能パターン: PN9/11/15/20/23、ALL0、ALL1、01繰返し
・オプション:
ビットレート: 100bpsから120Mbps
測定可能パターン: PN9/11/15/20/23、PN9fix/11fix/15fix/20fix/23fix、ALL0、ALL1、01繰返し、UserDefine
[ストレージ]
・HDD:40GB (標準内蔵)
・CF:正面にCFスロットを配置
[データ転送速度]
・外部→HDD:2MB/s (100Base-Tx LAN使用時)、1.5MB/s (CFカード使用時)
・HDD→任意波形メモリ:14MB/s
[リモートコントロール]
・GPIB、100Base-Tx
[波形提供方法]
・IQproducer:
各通信方式に沿ったパラメータ設定および波形パターン生成をおこなうためのGUIを備えた、PC用 ソフトウェア。
対象システム (標準添付)
W-CDMA IQproducer、AWGN IQproducer
対象システム (ライセンス別売*):[形名:MX3701xxA]
MX370101A HSDPA IQproducer
MX370102A TDMA IQproducer
MX370103A CDMA2000 1xEV-DO IQproducer
MX370104A Multi-carrier IQproducer
MX370105A Mobile WiMAX IQproducer
MX370106A DVB-T/H IQproducer
MX370107A Fading IQproducer
MX370108A LTE IQproducer
MX370108A-001 LTE-Advanced FDD
MX370109A XG-PHS IQproducer
MX370110A LTE TDD IQproducer
MX370110A-001 LTE-Advanced TDD オプション
MX370111A WLAN IQproducer
MX370111A-001 802.11ac (80MHz) オプション
MX370112A TD-SCDMA IQproducer
*: 生成した波形パターンはMG3700Aにダウンロードして使用できますが、MG3700Aから信号出力するためには、 本体にライセンス(別売)が必要です。
・波形パターン:
各通信方式の代表的なパラメータを持つ波形パターンが複数収録されています。パラメータの変更は できません。MG3700Aに標準で添付されている波形パターンと、オプションでご用意している波形 パターンがあります。
標準 波形パターン: (本体に無償添付)
W-CDMA、GSM/EDGE、CDMA2000 1X、1xEV-DO、PDC、PHS、AWGN、
WLAN (IEEE802.11a/b/g)、放送用 (ISDB-T/BS/CS/CATV)、GPS、Bluetooth
オプション 波形パターン (別売): [形名:MX3700xxA]
MX370001A TD-SCDMA 波形パターン
MX370002A 公共無線システム 波形パターン
MX370073A DFSレーダパターン [TELEC/FCC]
MX370075A DFS(ETSI) 波形パターン
MX370084A ISDB-Tmm 波形パターン
・カスタム波形パターンファイル生成:
一般のEDA[Electronic Design Automation]ツールで生成されたASCII形式のIQサンプルデータ ファイルを、IQproducerの”変換”機能でMG3700A用波形パターンファイルに変換することができ ますので、任意にカスタム波形パターンファイルを生成することができます。
※詳しくは、お問合せください。
