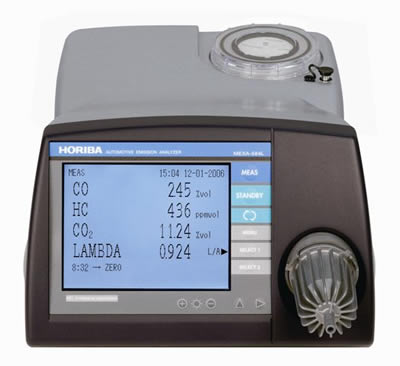

形式MEXA-584L
適合規格：
・自動車検査用機械器具技術基準適合
・CE適合、FCC適合 OIML class0 準拠
測定対象： ガソリン二輪車、ガソリン・LPG四輪車の排ガス(アイドリング時)
測定原理：
・CO・HC・CO2：非分散赤外線吸収(NDIR)法
・空燃比(AFR)、λ(LAMBDA)：
標準 カーボンバランス法
O2計接続時 ブレットシュナイダ法(自動切替)
測定成分・表示成分：
[標準測定成分]
・CO：0.00?10.00% vol
・HC：0?10,000ppm volまたは0?20,000ppm vol*1(ノルマルヘキサン換算)
・CO2：0.00?20.00% vol
・AFR： 10.0?30.0
・LAMBDA： 0.000?9.999
[追加表示成分(外部入力オプション)]
・O2：0.00?25.00% vol
・NO：0?5,000ppm vol
エンジン回転(RPM)：0?9,999rpm(精度保証範囲は200?6,000rpm)
オイル温度(TEMP)：0?150℃
表示： 液晶画面表示(モノクロ、320×240dot)
外部入出力：
・デジタル入出力(RS-232C(標準)またはRS-485)*2
・プリンタ出力(RS-232C)
校正ガス： 専用ボンベ
(CO・C3H8・CO2混合、およびNO(NOセンサ接続時のみ)
設置環境：
・周囲温度：0?45℃(OIML準拠の場合、5?40℃)
・湿度：相対湿度90%以下
・気圧：80?106kPa
電源*3： AC100?240V、50/60Hz、単相
消費電力： 安定時 約55VA
外形寸法： 260(W)×357(D)×157(H)mm(オプション除く)
質量： 約4kg(オプションは除く)
応答速度*4、*5： CO、HC、CO2：Td＋T95として15秒以下
再現性*5、*6
・CO：0.01% vol以内、または指示値の1.7%以内(大きい方の値)
・HC：3.3ppm vol以内、または指示値の1.7%以内(大きい方の値)
・CO2：0.17% vol以内、または指示値の1.7%以内(大きい方の値)
暖機時間： 5分
■特記事項
*1：HC 20,000ppm vol仕様の場合、表示分解能は、0?4,000ppm vol時に2ppm vol、4,000?20,000ppm vol時に10ppm volとなります。
なお、この20,000ppm vol仕様は型式認定対象外です。
*2：RS-485をご使用になる場合は、別途見積もりが必要となります。USB形式での外部出力が必要な場合は、RS-232CをUSBに変換する市販のコンバータをご利用ください。
*3：DC電源にてご使用になる場合は、DCをACに変換する市販のインバータをご利用ください。
*4：本仕様書における応答速度・再現性・暖機特性・ドリフト・電源電圧変動影響は、いずれもCO 0.5% vol付近、C3H8 200ppm vol付近、CO2 14% vol付近、およびO2 0.5% vol付近の標準ガスを使用した際の値で表されています。
*5：応答速度は、プローブを取り付けた状態で、サンプル入り口にてガスを切り替えたときの値です。
*6：再現性は、20回の繰返し測定値の標準偏差です。直線性(精度)の1/3以内の幅に入ります。
堀場製作所 HORIBA
