機能(カタログより)

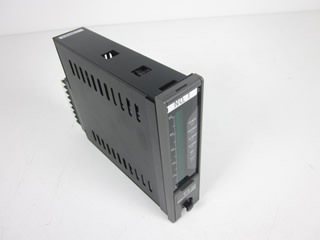

各種ガス検知部と組み合わせて柔軟なシステム構成が可能な指示計ユニット、警報ユニット。
ランプとブザーに加えて、指示計ユニットの3色LED表示のデジタルバーグラフで警報状態を分かりやすくお知らせ。
メンテナンス時に外部への警報出力が停止できるメンテナンスモード搭載。ワンマンメンテナンスも可能。
既設の当社警報盤での置き換えも可能。
指示計ユニットのスイッチ部にカバーが付き、誤操作を防止
仕様(カタログより)
□検知原理:接触燃焼式
□ガス濃度表示:可燃性ガス（LPG、メタンなど）
□検知範囲:検知部仕様による
□ガス濃度表示:3色LEDバーグラフメータ（50分割）
□警報設定値:検知範囲内で任意設定可能
□警報精度:
可燃性ガス：警報設定値の±25％以内、
毒性ガス：警報設定値の±30％以内、
酸素：警報設定値の±1.0vol％以内
□警報遅れ:
可燃性ガス：警報設定値の1.6倍のガス濃度で30秒以内、
毒性ガス：警報設定値の1.6倍のガス濃度で60秒以内、
酸素：10vol％で5秒以内（酸欠）
□ランプ表示:
電源ランプ:通常時：緑色POWERランプ点灯、通電初期：緑色POWERランプ30秒点滅
警報ランプ:1段目：赤色ARARM1ランプ点滅、2段目：赤色ALARM2ランプ点滅
故障ランプ:黄色TROUBLEランプ点滅
□外部出力:
接点出力:1c無電圧（AC100V・1A抵抗負荷）故障接点は1a
アナログ出力:DC4～20mA
□使用電源:DC24V±10%（ただし接続する検知部によっては24V±6V）
□消費電力:約4.0W（吸引式検知部接続時の消費電力は除く）
□その他の機能:リニアライズ、メンテナンスモード、ゼロサプレッション、
【オプション】 ピークホールド機能、警報遅延、流量低下警報機能（接続検知部により設定可能）
□使用温湿度範囲:－10～+40℃、10～90%RH（急激な温度変化、結露なきこと）
□外形寸法:W36×H144×D70mm（突起部を除く）
□質量（シングルケース組み込み時）:約600g（スタンダード）、約540g（ショート）
新コスモス電機 KOSMOS
