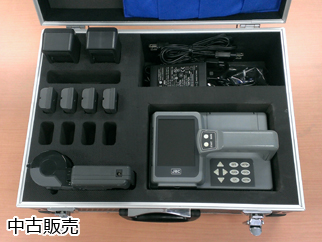

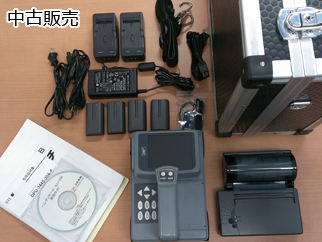

ハンディサーチ RCレーダ NJJ-95B (3z0014) 中古計測器


topimg

機材名称ハンディサーチ
型番RCレーダ NJJ-95B
メーカー日本無線
商品コード3z0014
販売価格お問合せください。
定価
(参考価格)
¥1,897,400-

 中古機材のため数に限りがあります。
  在庫確認24時間いつでもOK!

      矢印
  自動見積ボタン

※オプションもこちらからお問合せください。


 特長/仕様

機能(カタログより)

ハンディサーチ RCレーダ NJJ-95B 【日本無線】の概要

・高深度「ハンディサーチ」デビュー
・近年コンクリート建造物に対して品質確保検査の要望が高まっています。また、コンクリート建造物の修繕や改築、保守工事において、鉄筋・電気配線管・ガス管・水道管の切断事故が問題になっています。
・「ハンディサーチ」はこのような検査や事故防止のためにコンクリート内部を非破壊で高深度に探査できる装置と
して開発されました。
・ハンディサーチの原理
電磁波をコンクリートの表面から内部に向けて放射し、対象物からの反射信号を受信することにより、鉄筋や空洞などの位置や深さを画像表示・記録します。
(NJJ-95Aと比較)
・深モードで最大30cmまでの探査を実現
従来の探査可能深度を10cmアップして30cmまでの探査を実現しました。
・浅モードでより細かい解析に
探査画面の浅い部分を拡大し、かぶりの分解能を約1mmに。より細かい解析に威力を発揮します。
・CFメモリーカードの容量アップ
付属のCFメモリーカードの容量を64MBから512MBにアップ。探査距離15mのデータなら約200本分記録できます。
・使いやすい操作キー
操作キーに蓄光性の素材を採用し、押しやすい突起を付けたことにより、視認性・操作性が向上しました。

仕様(カタログより)

※情報化施工の【鉄筋探査・非破壊検査】にも利用されています。詳しくはこちらから→品質(情報化施工)

ハンディサーチ RCレーダ NJJ-95B 【日本無線】の特長

・コンパクト・軽量化
本体表示部とアンテナ部が一体化しているのでコンパクト、さらに約1.1kgと軽量のため片手で容易に操作できます。
・金属から非金属まで探査
レーダー方式により鉄筋などの金属物のほかに、塩ビ管・空洞などの非金属物も探査できます(非金属物の探査画像の解析は習熟を必要とします)。
・データの保存・再生
一回の探査で15m分のデータを保存・再生できます。
・ケーブルレスで印刷可能
IrDAによりケーブルレスで専用モノクロプリンタ(オプション)での直接印刷が簡単に行えます。
・リアルタイム表面波処理
表面波除去処理をリアルタイムに行えますので、スピーディに探査できます。固定表面波に加え、探査中のデータによる表面波設定が可能で、簡易操作と高精度探査を兼ね備えています。
・解析用カーソル位置の読み取り・記録可能
探査後、XYカーソルにより、鉄筋などの位置・深さの読み取り・記録ができます(最大7点)。

ハンディサーチ RCレーダ NJJ-95B 【日本無線】の用途

●コンクリートアンカー工事 ●コア抜き工事 ●電気設備工事
●空調設備工事 ●ガス工事 ●水道工事 ●コンクリート建造物改修工事
●コンクリート建造物調査診断 ●コンクリート橋梁完成検査 など

・ハンディサーチの操作方法
コンクリートの断面を画像として表示するので探査対象に対して直角に交わる方向に操作をします。鉄筋断面が山形の画像に変わって表示されます。
ハンディサーチ RCレーダ

・探査データ記録例
ハンディサーチ RCレーダ

ハンディサーチ RCレーダ NJJ-95B 【日本無線株式会社】の仕様

項 目 性    能
方式 レーダー方式
探査対象物 鉄筋、塩ビ管、空洞など
かぶり深度 5 – 300mm
(コンクリートの比誘電率 6.2、鉄筋径6mm以上で上端筋の場合)
かぶり分解能 浅 モード:約1mm、深モード:約2mm
水平方向分解能
(ピッチ)
深度75mm未満にある探査対象物:75mm以上
深度75mm以上にある探査対象物:深度以上の間隔
最大探査距離 15m
表示モード Bモード(垂直断面図)
BAモード(垂直断面図、反射波形表示)
画像処理 (探査時) リアルタイム自動表面波処理、リアルタイムマニュアル減算処理
(非探査時) マニュアル表面波処理、ピーク処理、原画再生処理、固定表面波処理、減算処理
ディスプレイ TFTカラー液晶(640×480ドット)
深度校正 6 – 11 0.1ステップ
内部記憶 15m分のデータが記憶可能
最大走査速度 約40cm/s、速度超過ブザーあり
制御機能 画面反転、画面マーカ(最大7点)、バッテリー容量表示
出力機能 専用プリンタ出力機能(IrDA)
データ保存機能 コンパクトフラッシュにデータ保存
温度範囲 0℃ – +50℃
電源 バッテリーパック、ACアダプタ(オプション)
連続使用時間 約1.5時間(バッテリーパック満充電時)
構造 簡易防滴構造
寸法 約149(W)×147(H)×216(D)mm
質量 約1.1kg(バッテリーパック含む)

※詳しくは、お問合せください。
