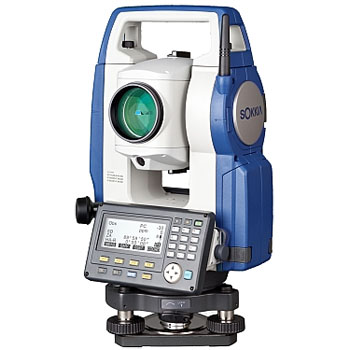

製品名： CX-107F
国土地理院測量機種登録（登録予定）： 3級トータルステーション
望遠鏡：
・倍率／分解力： 30x/3.5″
・その他：
全長：171mm
対物有効径：45mm(EDM部：48mm）
像：正像
視野1°30′（26m/1,000m）
最短合焦距離：1.3m、
十字線照明装置：輝度調節：5段階
測角部：
・最小表示 10″/20″
・精度*1： 7″
・2軸自動補正機構/コリメーション補正： 液体式2軸傾斜センサー、補正範囲±6′/補正あり/なし
測距部：
・レーザー出力*2：
ノンプリズムモード：クラス3R
反射シート・反射プリズムモード：クラス1
・測定可能範囲（気象条件通常時*3）：
ノンプリズム*4： 0.3?500m
反射シートターゲット*5/*6： RS90N-K： 1.3?500m、RS50N-K： 1.3?300m、RS10N-K： 1.3?100mRS90N-K： 1.3?500m、RS50N-K： 1.3?300m、RS10N-K： 1.3?100m
ミニ反射プリズム： 1.3?500m
1素子AP反射プリズム： 1.3?4,000m（気象条件良好時*7：5,000m）
3素子AP反射プリズム： ?5,000m（気象条件良好時*7：6,000m）
・最小表示： 0.001m（トラッキング測定時：0.01m）
・精度*3/*8：
ノンプリズム時*4： (3 + 2ppm × D)mm*9
反射シートターゲット使用時*5： (3 + 2ppm × D) mm
反射プリズム使用時： (2 + 2ppm × D) mm
・測距時間*10：
精密測定： 0.9秒以下（初回1.7秒以下）
高速測定： 0.7秒以下（初回1.4秒以下）
トラッキング測定： 0.3秒以下（初回1.4秒以下）
操作部・データ記録・通信部：
・操作パネル：
ディスプレー： 漢字・グラフィック対応ドットマトリックスLCD（192×80ドット）、バックライト/コントラスト調整機能付き
キーボード： 25キー、バックライト付き
配置： 片側（正側）配置
・トリガーキー： あり（側板部）
・データ記憶装置：
内部メモリー： 約10,000点
対応外部メモリー： USBフラッシュメモリー（8GBまで）
・カレンダークロック機能： カレンダークロック機能カレンダー（年月日）、時計（時分秒）機能
・インターフェース： RS-232C規格準拠、USB2.0（Type A、USBメモリーのみ）*11
・Bluetooth無線機能： Ver.2.1+EDR準拠、送信出力：クラス1、最大通信距離：約300m*12
諸般：
・ガイドライト*13： クラス1LED（赤626nm/緑524nm）、視認可能範囲：1.3?150m、中心エリア視認幅：4′（0.12m/100m）
・レーザー照準機能*13： ON（5分で自動OFF）/OFF選択可
・レベル検出装置：
電子気泡管（グラフィック）： 6′/内円上
円形気泡管（整準台部）： 10′/2mm
・求心望遠鏡 ： 求心望遠鏡正像、倍率3x、最短合焦距離0.3m（底板より）
・整準台： センタリング式
・寸法： 191（W）×174（D）×348（H）mm
・機械高： 192.5mm（整準台取付面より）236mm+5/-3mm（着脱式：整準台底面より、センタリング式：三脚取付面より）
・質量（整準台、バッテリー含む）： 約5.6kg（着脱式）/約5.7kg（センタリング式）
・電源 着脱式バッテリーBDC70： 充電式Li-ion電池
*1 JIS B 7912-3:2006 準拠、JSIMA:101:2002 適用区分A またはB 準拠。
*2 JIS C 6802:2005 準拠。
*3 気象条件通常時：もやがわずかで視程が約20km、適度な日差しでかげろうが弱い。
*4 反射率90% のコダックグレーカード白色面を使用し、測定面照度が30,000lx. 以下の場合。なお、ノンプリズム測定時の測定可能範囲・精度・測距時間は、測定対象物の材質・反射率及び周囲状況により変化します。
*5 測距光が反射シートに対し上下左右30°以内にあたっていること。
*6 -30?-20℃（寒冷地仕様）および+50?+60℃（高温地仕様）の気温下では、反射シートの測定可能距離が変化します（RS90N-K：1.3 ? 300m、RS50N-K：1.3 ? 180m、RS10N-K：1.3 ? 60m）。
*7 もやがなく視程が約40km、曇っていてかげろうがない。
*8 JIS B7912-4:2006 準拠、JSIMA 102:2006 適用区分A 準拠。
*9 測定距離：0.3?200m
*10 気象条件良好時、補正なし、斜距離、絞り適正時の最短測定時間。
*11 標準付属のUSBメモリーを使用の場合のみ、本体の防塵防水性能IP66 を保証。
*12 通信機器間付近に障害物が無く、電波発信・妨害・電波障害の発生する場所が近くにないこと。近くを走行する自動車による通信の遮断や発生するノイズの影響の無いこと。また、天候が雨天の場合を除く。
*13 レーザー照準装置とガイドライトは、同時に作動しません。
ソキア SOKKIA
