符 号：
・標準駆動タイプ

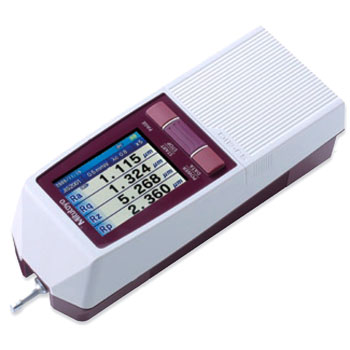

・SJ-210 （0.75mNタイプ）
コードNo.： 178-560-01
測定範囲：
・X軸 17.5 mm
・検出部
範囲 360 μm（-200 μm から +160 μm）
範囲／分解能 360 μm / 0.02 μm、100 μm / 0.006 μm、25 μm / 0.002 μm
測定速度： 測定時： 0.25mm/s, 0.5mm/s, 0.75mm/s、リターン時： 1mm/s
測定力/スタイラス先端形状： 0.75mN / 2μmR 60°
スキッド圧： 400mN以下
対応規格： JIS ’82/JIS ’94/JIS ’01/ISO ’97/ANSI/VDA
評価曲線： 断面曲線、粗さ曲線、DF 曲線、粗さモチーフ曲線
パラメータ： Ra, Rc, Ry, Rz, Rq, Rt, Rmax, Rp, Rv, R3z, Rsk,Rku, Rc, RPc, Rsm, Rz1max, S, HSC, RzJIS, Rppi, RΔa, RΔq,Rlr, Rmr,Rmr(c), Rδc, Rk, Rpk, Rvk, Mr1, Mr2, A1, A2, Vo, Rpm, tp,Htp, R, Rx, AR カスタマイズ可能
解析グラフ： 負荷曲線、振幅分布曲線
フィルタ： Gaussian, 2CR75, PC75
カットオフ値：
・λc 0.08、0.25、0.8、2.5 mm
・λs 2.5、8 μm
基準長さ： 0.08、0.25、0.8、2.5 mm
区間数： ×1,×2,×3,×4,×5,×6,×7,×8,×9,×10,任意（0.3 から 16.0mm：0.01mm間隔）
液晶（表示領域）： 寸法 36.7×48.9 mm
表示言語： 16ケ国語対応（日本、英、ドイツ、フランス、イタリア、スペイン、ポルトガル、韓国、中国（簡体、繁体）、チェコ、ポーランド、ハンガリー、トルコ、スウェーデン、オランダ）
演算結果表示：
・縦表示：1段表示/ 3段表示/トレース表示
・横表示：1段表示/ 4段表示/トレース表示
（横表示は、左右切り替え表示可能）
印刷機能※1（別途､専用プリンタが必要です）： 測定条件/演算結果/区間毎の演算結果/評価曲線/負荷曲線/振幅分布曲線/環境設定項目
外部入出力機能： USB I/F、Digimatic出力、プリンタ出力、RS-232C I/F、フットスイッチI/F
機能：
・カスタマイズ 表示、演算させたいパラメータを選択可能
・合否判定機能 ※2 最大値ルール/ 16％ルール/平均値ルール
・測定条件の保存 最大値ルール/ 16％ルール/平均値ルール
・測定条件の保存 電源OFF時の条件を保存
・校正 数値入力による自動校正方式/複数回測定（最大5回）による平均校正方式
省電力機能： オートスリープ（10 から 600秒で任意設定）機能 ※3
電源： 内蔵バッテリ（Ni-MH充電池）/ ACアダプタの2電源※内蔵バッテリ充電時間：約4時間（周囲温度により異なる場合があります）※測定可能回数：約1000回（使用条件、環境等により異なる場合有り）
外観寸法（W×D×H）：
・演算表示部 52.1×65.8×160 mm（スライドカバー閉、検出器未装着）
・駆動部 115×23×26 mm（検出器未装着）
質量： 約500 g （演算表示部、駆動部、標準検出器）
※1：別途､SJ-210用プリンタ（コードNo.178-421、オプション品）をご手配ください。
※2：ANSI規格では平均値ルールのみ可能です。VDA規格では最大値ルール、平均値ルールのみ可能です。
※3：ACアダプタ使用時は無効です。またオートスリープ設定OFFも可能です。
※4：演算表示部と駆動部の接続用です。
