機能(カタログより)
■FFTアナライザ内蔵の振動分析計

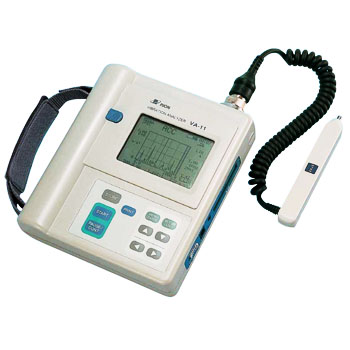

VA-11は、機械振動の分析や設備診断を目的とした携帯型振動分析計です。
小型軽量で持ちやすい構造、10個のスイッチによる簡単操作など、使いやすさを追求して設計されました。
振動計として動作する「振動計モード」、FFTアナライザとして動作する「分析器モード」があり、振動計モードでは、加速度、速度、変位の同時計測が可能です。また、加速度実効値、ピーク値、波高率の表示も同時に行えます。
分析器モードではFFT分析によるパワースペクトルと振動波形の測定を行うことができ、現場で詳細な振動分析が可能です。
また設備診断などに有効な包絡線処理後のFFT分析機能も備えています。
仕様(カタログより)
【入力部】
●入力チャンネル数：1
●入力端子：加速度ピックアップ接続端子（標準ピックアップはPV-55）
●測定振動量：加速度、加速度包絡線、速度、変位（加速度包絡線は分析器モードのみ）
●入力レンジ（PV-55使用時）：
・加速度 1、3.16、10、31.6、100、316 m/s2 （RMS）
・速度 3.16、10、31.6、100、316、1000 mm/s（RMS）
・変位 0.089、0.283、0.894、2.83、8.94、28.3 mm（EQp-p）
●測定周波数範囲（電気的特性）：
・加速度 3 Hz から 20 kHz
・加速度包絡線（エンベロープ） 1 kHz から 50 kHz
・速度 3 Hz から 3 kHz
・変位 3 Hz から 500 Hz
●測定レベル範囲：
・加速度 0.02 から 316 m/s2 （RMS）
・速度 0.1 から 1000 mm/s（RMS）
・変位 0.003 から 28.3 mm（EQp-p）
●前置フィルタ：
・前置フィルタ 3 Hz、10 Hz、1 kHz（-10 ％点）
・ローパスフィルタ 1 kHz、5 kHz、20 kHz（-10 ％点）
●A/D変換： 16 bitΔΣ方式 51.2 kHzサンプル
【振動計モード】
●演算項目 以下の項目の同時演算（デジタル演算）
・加速度 実効値、ピーク値、波高率
・速度 実効値
・変位 等価p-p値
【分析器モード】
●演算種類：時間波形、スペクトル
●サンプル数：256、512、1024、2 048
●時間窓関数：矩形（くけい）、ハニング、フラットトップ
●周波数スパン：100 Hz、200 Hz、500 Hz、1 kHz、2 kHz、5 kHz、10 kHz、20 kHz
●アンチエリアジングフィルタ：100 Hz、200 Hz、500 Hz、1 kHz、2 kHz、5 kHz、10 kHz、20 kHz
●平均処理：
・時間波形 瞬時値
・スペクトル 瞬時値、指数平均、リニア平均、最大値ホールド
●トリガ：
・トリガソース 外部信号、入力レベル
・トリガ動作 フリーラン、リピート、シングル
・プリトリガ・ポストトリガ機能 プリトリガ、ポストトリガ
【表示】
●表示器：
・液晶表示器 192×128ドット
・表示サイズ 77.5×54 mm
・バックライト ELバックライト
●表示内容：
・測定データ 演算結果、カーソル、測定条件
・状態表示 オーバーロード、トリガ待ち、ストア中など
・日付、時刻 日付 MM ： DD、時刻 HH ： MM（24時間表示）
・電源電圧 電池残量を4段階表示
●データ表示内容：
・振動計表示 加速度、速度、変位（棒グラフと数値を表示）
・スペクトル表示 グラフ表示[X軸 102ライン（周波数スペクトル101ライン＋オーバーオール値）Y軸 LOG、LINEAR] リスト表示[グラフ表示データから上位10個のレベルと周波数を選択し、文字表示する]
・時間波形グラフ表示 X軸：128データ、周波数ズーム時に拡大・移動機能動作 Y軸：リニア表示［拡大機能2 から 1024倍（2の整数乗）］
【メモリ】
●マスメモリ：
・マニュアルストア 測定条件と分析結果を指定アドレスにストアする。振動計モード、分析器モードに関わらず500個
・トランジェントストア 時間波形を周波数スパンの2.56倍周期で連続ストアする。分析器モードのみ有効（最大128 000点）
・タイマストア機能 開始時刻、繰り返し時間間隔、ストア個数を指定してマスメモリにストアする。
・再分析機能 トランジェントストアされたデータからパワースペクトルを演算する
・測定条件メモリ 10個。 10種類の設定条件を記録、再生する
・メモリカード メモリカード（CFカード）（オプション）マスメモリ全体を単位として書き込む。推奨メモリカード MC-64CF（64 MB） MC-12CF1（128 MB） MC-25CF1（256 MB）
（動作を保障する当社販売品をお使いください）
【入出力】
●シリアルインターフェース：
・機能 VA-11制御とデータ出力
●プリンタ出力：
・プリンタ DPU-414（オプション）
・機能 画面プリント、連続プリント
●外部トリガ入力：TTLレベル立ち下がり信号
●ブザー：スイッチ操作実行確認、エラー警告
●電源：単2形乾電池（R14PU）×4またはACアダプタNC-94A
●大きさ・重さ 174（H）×156（W）×45.7（D）mm（突起物を除く）・約770 g（電池含む）
※詳しくは、お問合せください。
RION リオン
