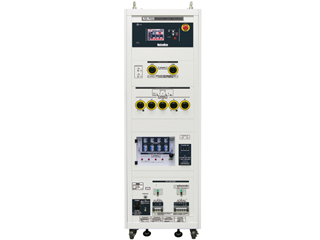

機能(カタログより)
・IEC61000-4-5(Edition 2.0 2005 年版)の規格に定められた1.2/50μs コンビネーション波形と10/700μsコンビネーション波形を発生することができます。コンビネーション波形とは、サージ出力端子が開放状態(負荷 10kΩ以上)のときは 1.2/50μ s 及び 10/700μs電圧サージ波形に、サージ出力端子が短絡状態(負荷 0.1Ω以下)のときは8/20μs 及び5/320μs電流サージ波形になる出力の呼称です。
・電圧サージ:15kV、電流サージ:7500Aの高電圧・大電流の試験を実施できます。また、 サージ発生回路は IEC61000-4-5(Edition 2.0 2005 年版)の規格で推奨されているフロ ーティング出力方式を採用しています。
・EUT用CDN を標準で内蔵しており、電源ラインへのサージ重畳試験が可能です。AC/DC ライン重畳部は、IEC61000-4-5(Edition2.0 2005年版)の規格に準拠した回路方式を採用しています。
・対称相互接続線用のCDNを内蔵しており、TELECOMラインへのサージ重畳試験が可能です。
仕様(カタログより)
IEC61000-4-5 ed2.0対応
単相モデル 1.2/50 C/W(サージ波形:1.2/50μs(電圧)-8/20μs(電流)
開放電圧:0.5から15kV
短絡電流:250から7500A
出力極性:正または負
出力インピーダンス:2Ω)
テレコム(10/700 C/W)・サージ(サージ波形:10/700μs(電圧)-5/320μs(電流)
開放電圧:0.5から15kV
短絡電流:1.25から375A
出力極性:正または負
出力インピーダンス:40Ω) EUT電源容量:AC240V/20A
駆動電源:AC100から240V
op05-00136A:DC入力用ケーブル
op11-00008A:警告灯
op18-00048B:マルチコンセント付接続端子台(3P)
opTF-2302P:絶縁トランス(単相用)
※詳しくは、お問合せください。
