機能(カタログより)
概要

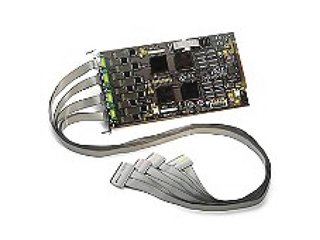

16950Bロジック・アナライザ・モジュールは、要求の厳しいデジタル・デバッグに対応する最高の性能を備えています。
特長
・64 Kのメモリ長と4 GHz (250 ps) タイミング・ズーム
・最高667 MHzのステート・クロック
・最高1066 Mb/sのデータ・レート
・ロングメモリと600 MHz/1.2 GHz（フル／ハーフ・チャネル）のコンベンショナル・タイミング
・600 MHzのトランジショナル・タイミング
・1 M、4 M、16 M、32 M、64 Mのメモリ長を選択可能
・68チャネル／モジュール（チャネル数を増やすにはモジュールを組み合わせて使用）
・シングルエンド／差動回路に対応
・しきい値／サンプリング位置の自動調整により、高速バスで確度の高い測定を実現
・全チャネルの同時アイ・ダイアグラムにより、問題の信号をすばやく特定
仕様(カタログより)
16900シリーズ用、4GHzタイミング／667MHzステート、68ch（最大5モジュール搭載時340ch） 最高タイミングサンプリングレート：1.2GHz／600MHz（ハーフ／フル） 最高ステートクロックレート：667MHz op064：メモリ長：64M oPE5382A：シングルエンドフライングリードプローブセット（90ピン・ケーブルコネクタ付）
oPE5382B：シングルエンドフライングリードプローブセット（90ピン・ケーブルコネクタ付）
※詳しくは、お問合せください。
キーサイト Keysight
