機能(カタログより)
概要

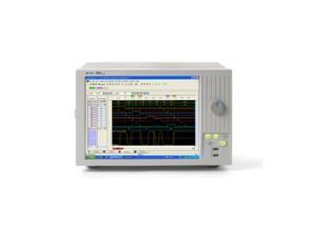

16800シリーズ・ポータブル・ロジック･アナライザは1台で、ロジック解析機能、パターン生成機能、アプリケーション・ソフトウェア、革新的なプロービング機能すべてを、ご予算に合う価格で提供します。
特長
○ロジック・アナライザの構成
・15インチ（38.1 cm）カラー・ディスプレイ、タッチ・スクリーンによる操作が可能
・最大32 Mの収集メモリを搭載できる102チャネル・ポータブル・ロジック・アナライザで、パターン・ジェネレータ内蔵と等価のモデル 16823A
・シングルエンド信号を包括的にサポート、しきい値は-5V～5V（10mV刻み）で調整可能
○タイミング解析（非同期サンプリング）
・4 GHz（250 ps）のタイミング・ズーム、64 Kのメモリ長
・1 GHz/500 MHz（ハーフ／フル・チャネル）のコンベンショナル・タイミング、ロングメモリ
500 MHzのトランジショナル・タイミング
○ステート解析（同期サンプリング）
・ステート・クロック・レート：最高450 MHz
・データ・レート: 最高500 Mb/s
・しきい値／サンプリング位置の自動設定により、高速バスの高確度測定を実現
・全チャネルに対する同時アイ・ダイアグラム表示により、問題の信号を瞬時に識別可能
○構成での注意事項
・選択可能なメモリ長: 1 M、4 M、16 M、32 M
・40ピン・ロジック・アナライザ・プローブが使用可能。プローブは別売です。 Keysightの推奨プローブ
仕様(カタログより)
ロジックアナライザのチャネル数:102ch
パターン･ジェネレータのチャネル数:48ch
高速タイミング･ズーム:4GHz(64Kのメモリ長)
最大タイミング･サンプリング･レート:1GHz(ハーフチェネル)/500MHz(フルチャネル)
最大メモリ長:4M(op004)
オペレーティングシステム:Windows XP Professional､15インチLCDディスプレイ､I/F:LAN
op004:メモリ長4M
op103:タッチ･スクリーン追加
※詳しくは、お問合せください。
キーサイト Keysight
