機能(カタログより)

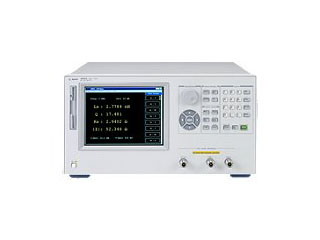

Keysight 4287Aは、高周波(1MHz-3GHz)でのインピーダンス・テストが可能な高性能 RF LCRメータで、SMDインダクタおよびEMIフィルタの製造ライン・テストに最適です。 4287Aは、高速測定(9ms/ポイント)および内蔵コンパレータ機能により、製造テスト効率を大幅に向上させます。 さらに、従来のRF LCRメータの測定確度およびインピーダンスの測定範囲を改善しています。 その上、本器は、SMDインダクタ・テストに必要な100A程度の低いテスト信号レベルにおいても、より良い測定の再現性および安定度を達成できます。
仕様(カタログより)
・周波数範囲:1MHzから3GHz 分解能100KHz
・測定範囲:200mΩから3KΩ
・インピーダンス測定パラメータ:|Z|・|Y|・Ls・Lp・Cs・Cp・Rs・Rp・X・G・B・D・Q・θz[?]θz[rad] θy[?]θy[rad]
・信号源出力レベル:-40dBmから0dBm
・テストヘッド:3.5mmメスコネクタ・GPIB LAN I/F
※詳しくは、お問合せください。
キーサイト(アジレント) Keysight /Agilent
